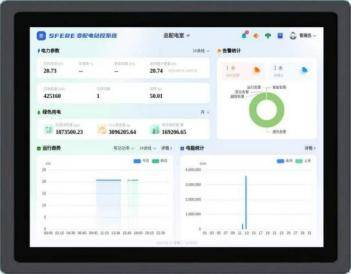

龍凈智慧環保產業園總投資30億元 本項目共1個高壓開關站，3個低壓配電房，要求每個配電房就地監控，主控室集中顯示總配電情況。高低壓柜安裝斯菲爾智能終端，每個配電房安裝一體式監控主機，就地實現配電回路的參數測量、保護、電氣安全、環境監測等功能。每個配電房數據通過智能網關匯總至總監控后臺。 斯菲爾智能配電系統結合智能配電監測終端和物聯網技術實現數據采集和智能互聯，具有多功能 采用一體化集成方式，可對10kV到400V的配電設備監控、環境參數檢測、輔助設備控制的集中管理，易于調試、使用及維護?div id="d48novz" class="flower left"> 一、 實時監控 動態顯示各個回路的監測電壓、電流、頻率、功率、功率因數、不平衡度等實時電參量和設備行狀態. 二、 報表分析 動態顯示系統的實時數據變化和報警事件信息。 三、 趨勢曲線分析 強大的數據趨勢曲線功能，監測電壓、電流、功率因數、溫度等參數實時 變化情況. 四、 報警事件記錄 當發生報警時，記錄所有事件的詳細信息，對電能質量事件、參量越限、狀態開關變位、通訊事件等記錄，方便追詢和回查. 五、運行參數設置 通過HMI人機界面，對供電系統中的設備進行參數設定. 六、 電能質量趨勢分析 對電力系統的諧波以圖形的方式顯示，同時對比電流和電壓的相同次諧波的變化趨勢分析。項目總體情況

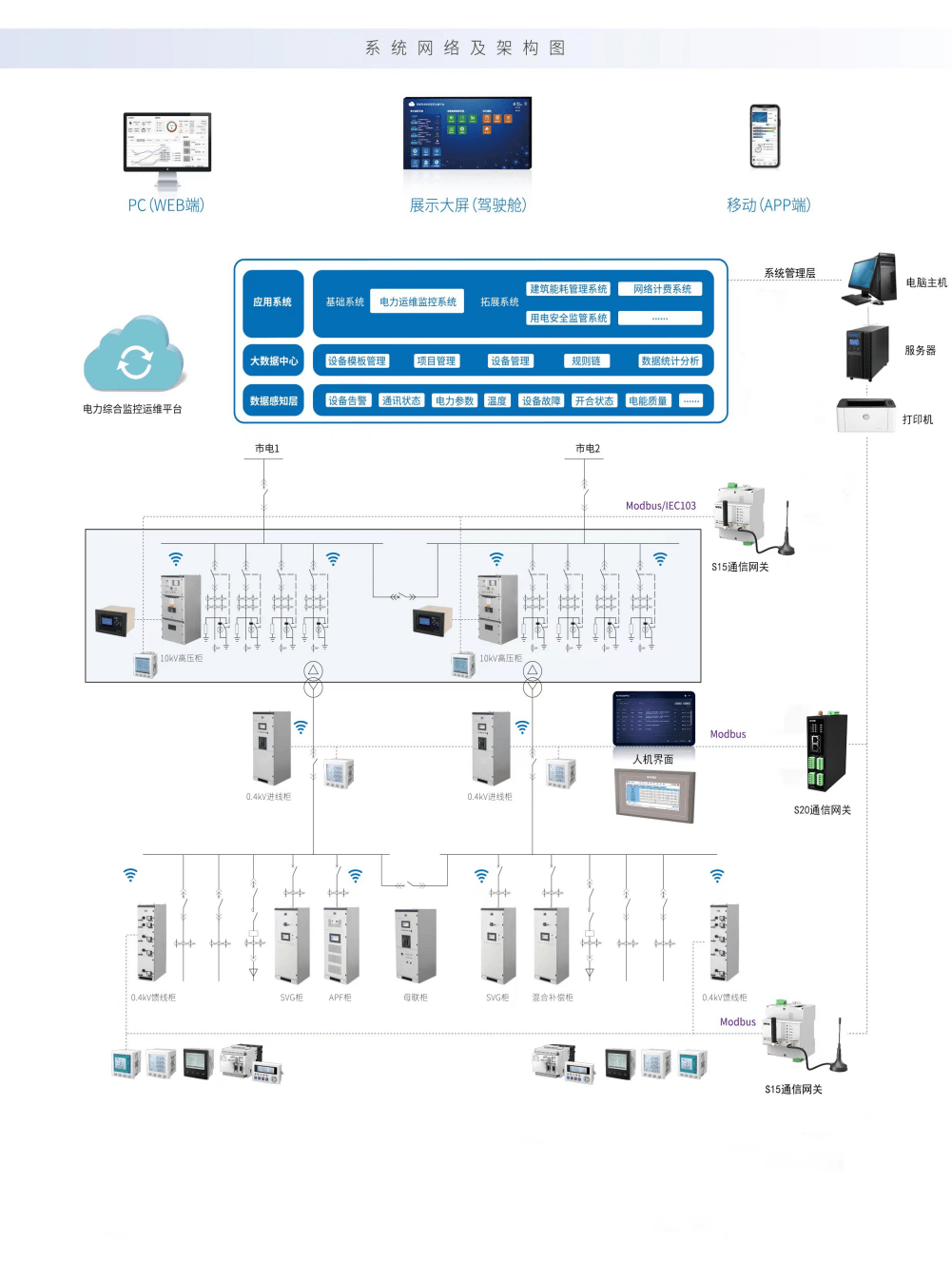

系統架構圖

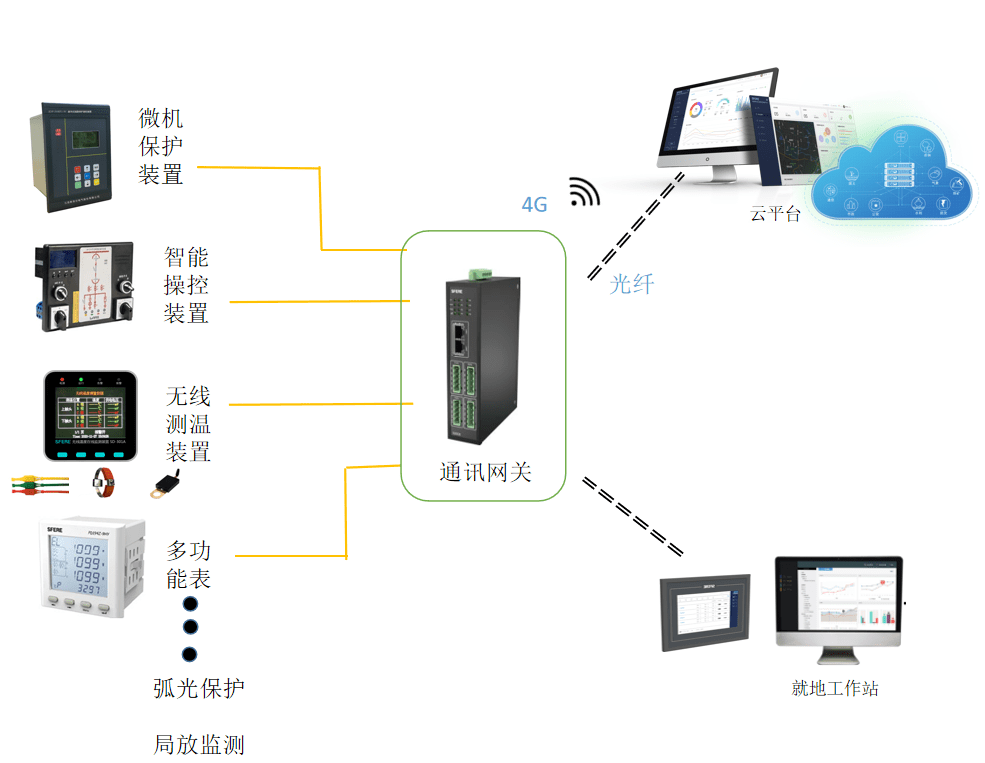

高壓開關柜智能配電方案

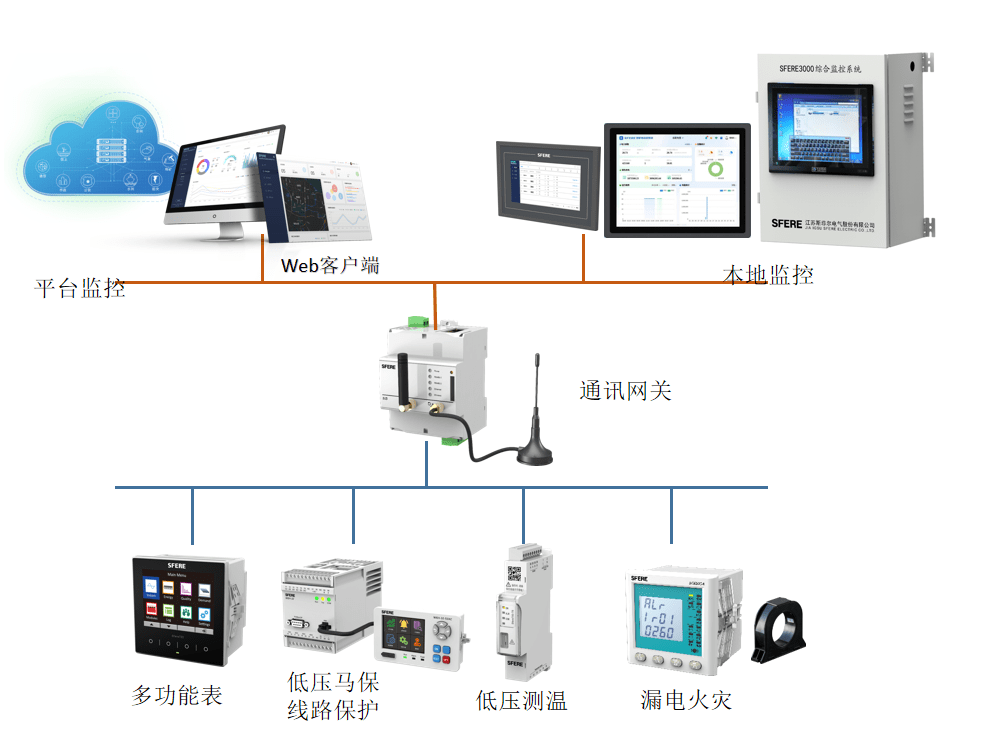

低壓開關柜智能配電方案

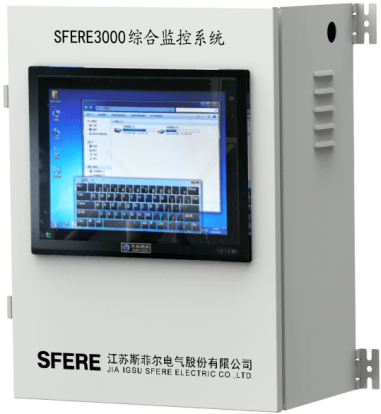

智能變配電站控一體機
