概述
隨著IT技術的不斷發展

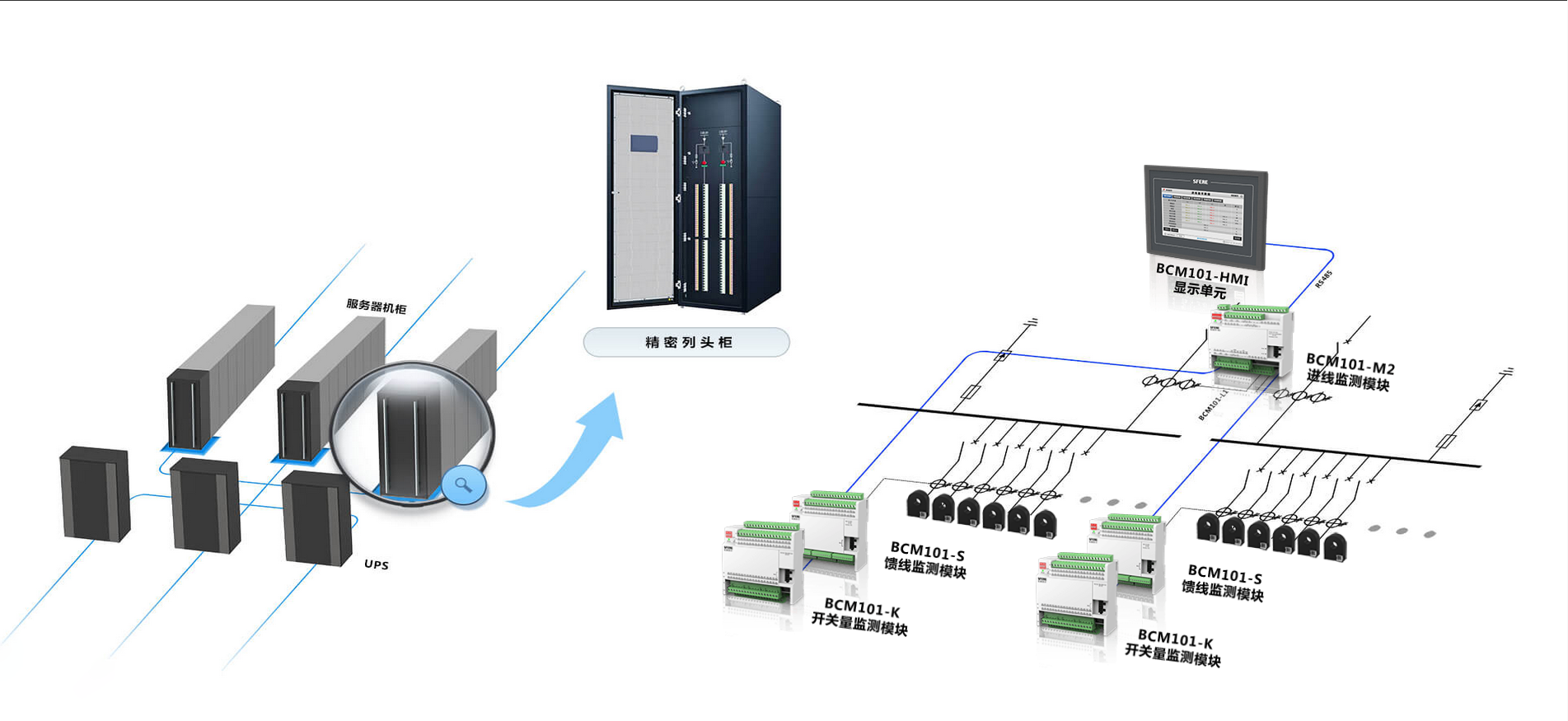

精密列頭柜為數據中心能源末端服務器設備等提供安全可靠的電源,精密配電單元為數據中心能源監測系統提供高精度測量數據
參考標準
YDB 037-2009 通信用240V直流供電系統技術要求
YD/T 585-2010 通信用配電設備
YD/T 638.3-1998 通信電源設備型號命名方法
YD/T 939-2005 傳輸設備用電源分配列柜
YD/T 944-2007 通信電源設備的防雷技術要求和測試方法
YD/T 1051-2000 通信局(站)電源系統總技術要求
BCM101精密配電監測單元功能特點
■ 模塊化設計
■ 上行接口可選485或以太網
■ 提供繼電器輸出,實現分級報警
■ 采用7寸人機界面
■ 采用總線供電通訊方式
監控功能

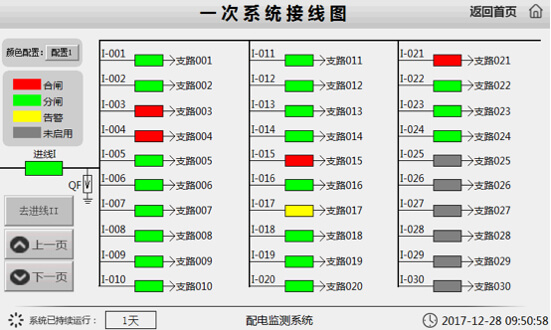

實時監測各個回路開關狀態
通過BCM101-K開關量模塊

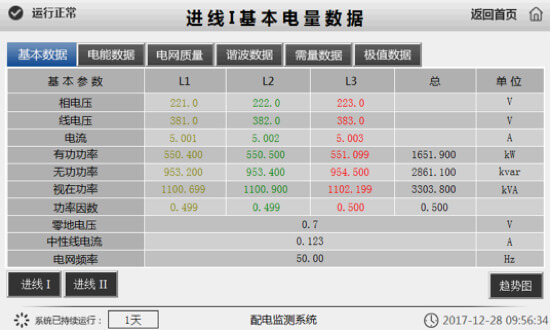

實時顯示進線及各出線回路電量數據
實時監測進

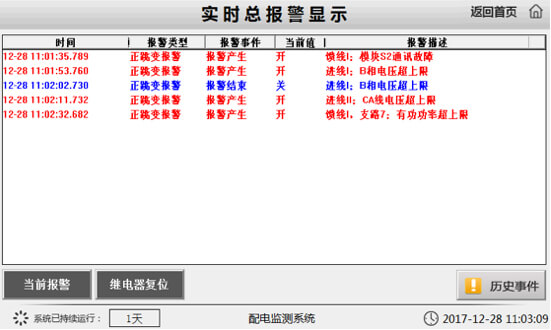

實時報警顯示
實時顯示報警信息包括報警時間

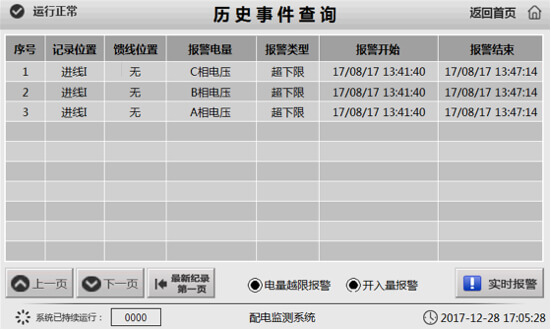

操作記錄查詢
查詢電量越限報警記錄

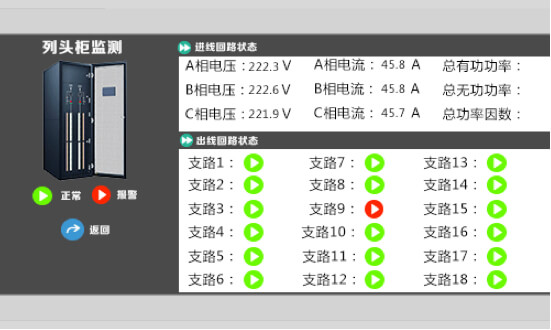

動環監控系統實時監測
實時監測各個回路能耗及報警狀態
配置方案

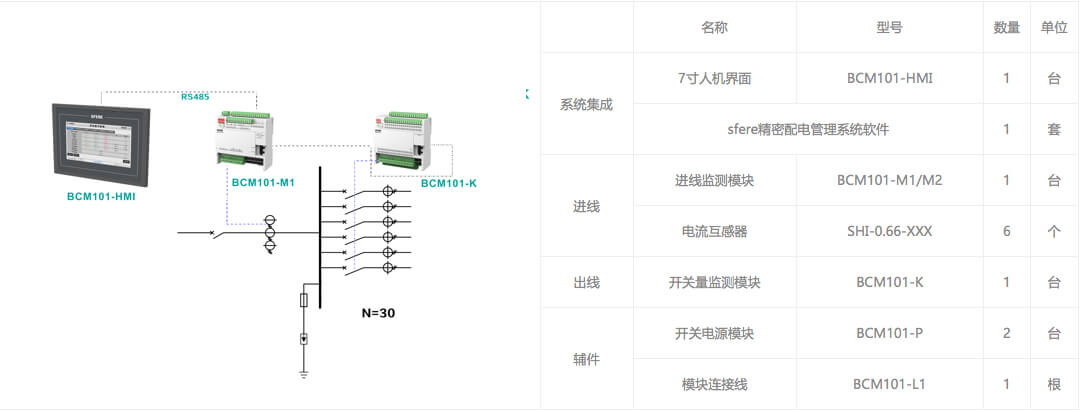

單進線系統方案一(僅監測出線開關)
進線回路采用BCM101-M1模塊

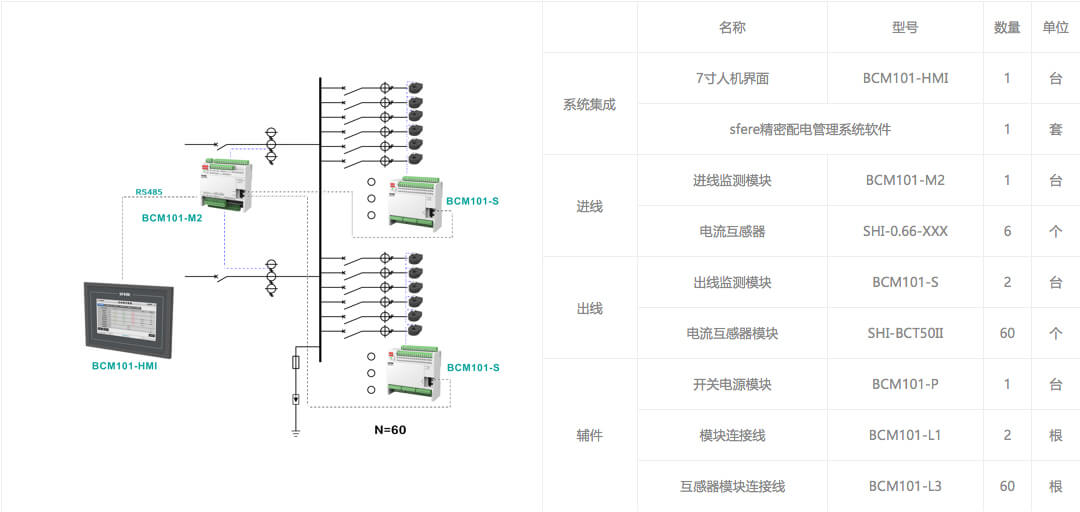

雙進線系統方案二(不大于60個出線回路)
進線回路采用BCM101-M2模塊,監測兩路三相進線回路

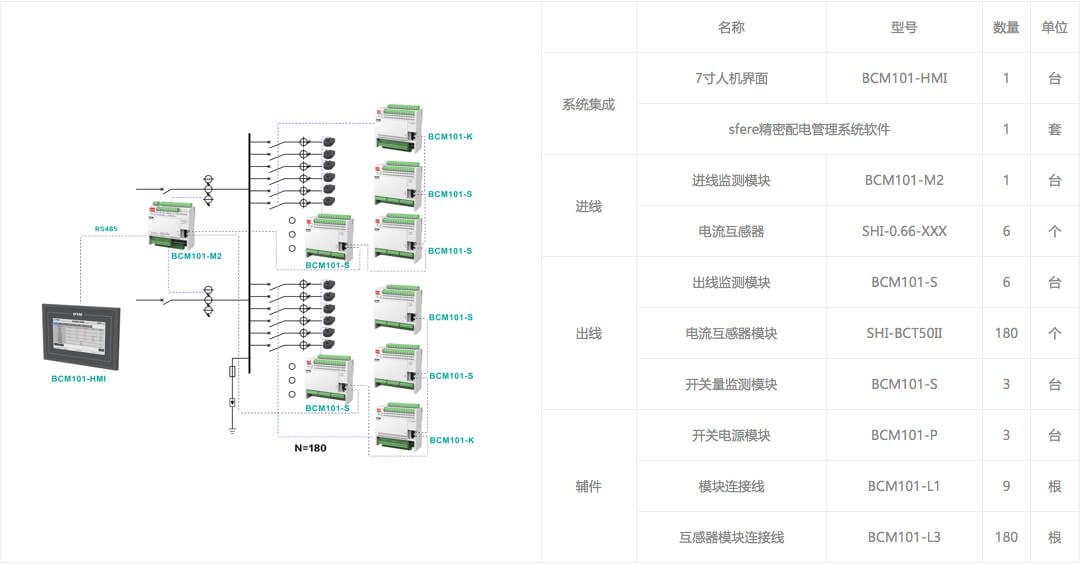

雙進線系統方案三(不大于180個出線回路)
進線回路采用BCM101-M2模塊,監測兩路三相進線回路
組件參數
BCM101-HMI
特點
? 采用7寸人機界面
。功能
? 顯示進線回路
、饋線回路數據,記錄故障信息。進線監測模塊
BCM101-M1/M2
特點
? 具備2路RS485通信接口
、可選以太網通信接口。功能
? 測量2個三相回路的電網參數
饋線監測模塊
BCM101-S
特點
? 具備2個總線接口,通過總線接口可擴展監測模塊
功能
? 可測量30個單相回路的電網參數,包括電壓
、電流、功率、頻率、電能、需量、極值、諧波等參數。開關量監測模塊
BCM101-K
特點
? 24V有源濕接點接入。
? 具備2個總線接口
功能
? 可同時監測60路開關分合閘狀態
。電流互感器
SHI-BCT 50 II / SHI-BCT 100 II
特點
? 提供接插式CT
,配有專用線纜,方便安裝接線。功能
? 采用0.1級電流互感器
,保證計量精度。
